“Raised Floor atau Raised Access Floor atau bisa juga disebut dengan Access Floor, adalah sejenis panggung berbentuk tile atau ubin persegi empat, yang dibuat secara presisi dengan standarisasi internasional, dengan fungsi utamanya untuk meninggikan suatu ruangan”

Dari kepadatan material yang mengisi kepadatan Panel Raised Floor, Panel Raised Floor Solid terdiri dari 3 tipe :

• Panel tipe Wooden
  Material yang mengisi Panel Raised Floor, terbuat dari Partikel Board dengan Row Material dari Serbuk Kayu
• Panel tipe Calcium Sulphate
  Material yang mengisi Panel Raised Floor, terbuat dari sejenis Zat Kapur dengan tingkat kepadatan yang tinggi
• Panel tipe Light Concrete
  Material yang mengisi Panel Raised Floor, terbuat dari bahan Semen atau Beton Ringan

Sedangkan dari peruntukannya, Raised Floor terdiri dari 2 tipe :

• Tipe HPL
  Cover Panelnya dilapisa lapisan Vynil dengan material Anti Statis, umum digunakan di Data Center
• Tipe Bare
  Cover Panelnya tidak dilapisi lapisan Vynil HPL, dan harus difinishing menggunakan Tile Karpet dan sejenisnya, biasanya digunakan untuk Area Office, bukan area utama Data Center. Sedangkan untuk warna Cover Panel Raised Floor, awalnya hanya berwarna standar White Grey/Putih Bercak Abu-abu, namun saat ini terdiri dari berbagai macam varian warna, hingga bermotif Parquete seperti Lantai Kayu.

Nilai tambah atau keunggulan menggunakan Raised Floor :

• Mudah dipasang dalam waktu yang sangat singkat
• Ketinggian pedestal atau kaki-kaki penyangganya bisa diatur berdasarkan kebutuhan (Adjustable)

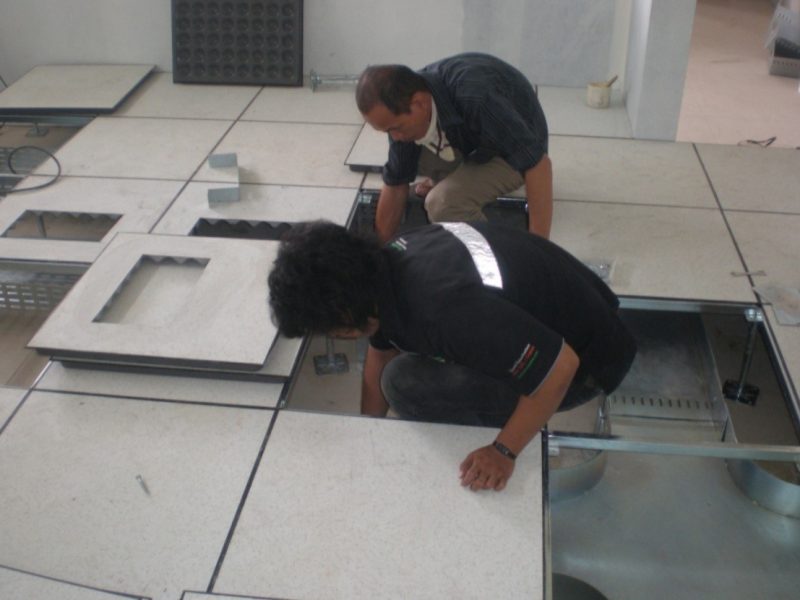

• Panel Raised Floor bisa diangkat, dan dibuka tutup kapanpun (Liftable)
• Memungkinkan satu konfigurasi ruangan yang telah dipasang Raised Floor, untuk dibongkar dan dipasang kembali secara cepat saat akan direlokasi (Removable)
• Menciptakan ruang untuk mengalirkan udara dingin melalui Perforated Panel, atau sebagai Media Ducting atau Media Distribusi Udara untuk AC Presisi tipe Down Flow

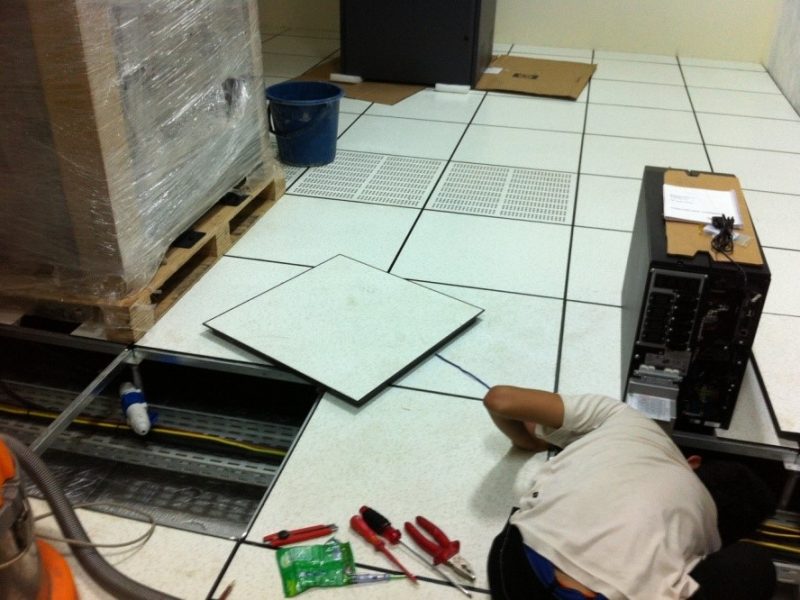

• Ruang  kosong dibawahnya dapat digunakan untuk berbagai macam keperluan, seperti : instalasi Cabel Tray instalasi perkabelan (Kabel Data, Kabel Voice dan Kabel   Power), instalasi pemipaan (Pemipaan Cooling Systems dan Pemipaan Fire Suppression) dan instalasi Control Systems, sehingga ruangan tersebut akan terlihat rapi dari segi estetika, mengingat Sistem Perkabelan dan pemipaan  diruang yang telah dipasang Raised Floor sangat rumit, ditambah lagi banyaknya Sensor dan Nozzle Fire Suppression yang harus dipasang dibagian bawah Raised Floor, maka kebutuhan akan Raised Floor sangat membantu terhadap permasalahan tersebut.
• Lapisan HPL (High Pressure Laminated) pada Top Cover Panel Raised Floor berfungsi sebagai Media Anti Statis yang bersumber dari Admin Data Center yang keluar masuk ke ruang Data Center, karena Listrik Statis dapat merusak Perangkat ICT dan Perangkat Elektronik yang sangat s Media Anti Statis tersebut dapat mengurangi tegangan yang ditimbulkan oleh orang yang sedang berjalan diatas Panel Raised Floor tersebut, sebelum mereka memegang perangkat ICT apapun yang ada di dalam Rack Server.

Untuk suatu ruangan yang akan dipasang Raised Floor, dibutuhkan beberapa item Material sebagai berikut :

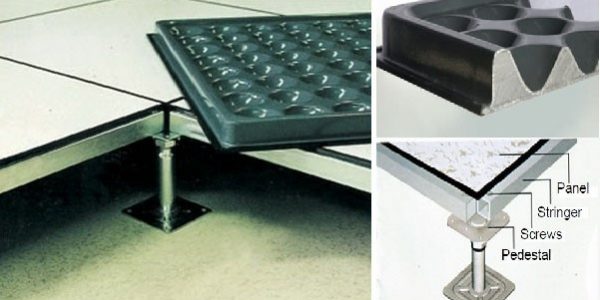

• • Pedestal adalah tiang penyangga berbahan galvanis, yang dipasang dibawah Panel Raised Floor, yang fungsinya sebagai Understructure untuk menghubungkan beberapa Stringer, sehingga menjadi satu kesatuan. Tinggi Pedestal bervariasi disesuaikan dengan kebutuhan dan luas ruangan yang akan dipasang Raised Floor. Untuk Data Center, Ruang Server atau Ruang Control yang menggunakan Cooling Systems tipe Presisi, maka tinggi Pedestal minimal 35cm. Dan untuk ruang Data Center yang menggunakan tidak menggunakan Cooling Systems AC Non Presisi, maka tinggi Pedestal bisa dibawah 35cm, atau disesuaikan dengan kebutuhan.

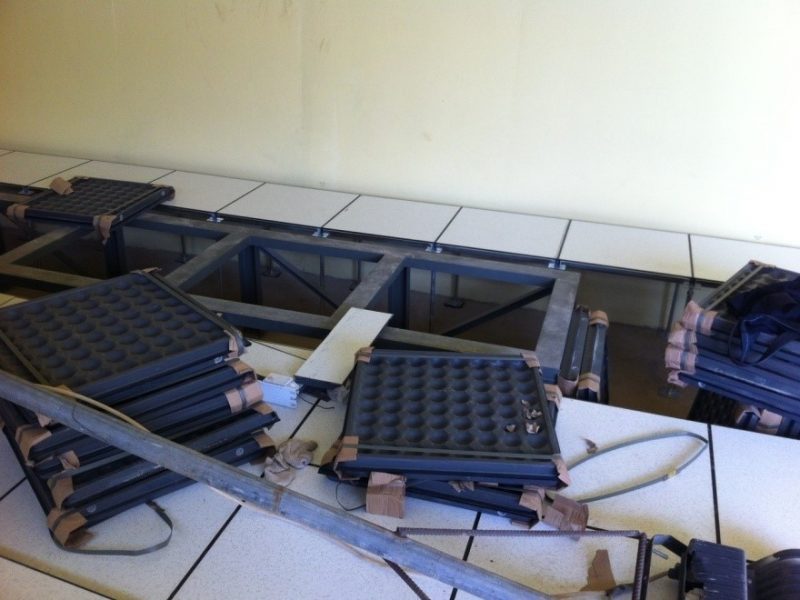

• • Stringer atau frame penyangga berbahan galvanis, fungsinya untuk menyangga Panel Raised Floor pada 4 sisi, yang bertumpu diatas Pedestal.

• • Solid Panel Berbentuk square atau empat persegi yang berukuran 60x60cm, dengan ketebalan Panel 3.5cm, Solid Panel adalah Panel Raised Floor tanpa lubang perporasi, yang sering kita jumpai terpasang di Data Center atau Ruang Server, yang menggunakan Cooling System Non Presisi, atau AC tipe Comfort biasa.

• • Perforated Panel Berbentuk square berukuran 60x60cm, adalah Panel Raised Floor yang didesain berlubang bundar diatas permukaan panelnya, fungsinya sebagai Media Ducting untuk kebutuhan AC Presisi tipe Down Flow. Dan untuk beberapa jenis Raised Floor lainnya, lubang pada Top Panel Raised Floor berbentuk Grill dengan motif Vertical dan Horizontal.

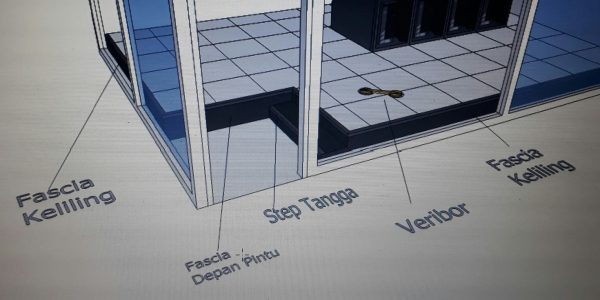

• • Fascia Fascia atau sering juga disebut Facia, berfungsi untuk menutup celah ruangan dibawah Raised Floor yang terbuka di area depan pintu, atau disisi partisi ruangan yang terbuat dari material kaca. Fascia terdiri dari dua tipe, yakni Fascia Depan Pintu dan Fascia Keliling, dan berikut penjelasannya :
    Fascia Depan Pintu Untuk menutup celah berlubang di area depan pintu
    Fascia Keliling Untuk menutup celah yang berbatasan langsung dengan partisi ruangan yang terbuat dari Partisi Kaca. Fascia sendiri biasanya kami buat custom, yang terdiri dari beberapa material, diataranya : Multiflex dengan ketebalan maksimum, dilapisi dengan Rubber Anti Slip, dan difinishing dengan Lis Rubber atau Lis Alumunium.

• • Media Akses Fungsinya untuk memudahkan Akses Orang dan Akses Perangkat masuk dan keluar kedalam ruangan yang telah dipasang Raised Floor, karena perbedaan level ketinggian dengan ruangan diluarnya. Berdasarkan kebutuhan dan mengacu pada tinggi Pedestal Raised Floor, maka Media Akses terdiri dari 2 tipe, Ramp Way dan Step Tangga.
    Ramp Way Adalah jalur melandai di depan pintu, yang dibuat dengan konstruksi Besi Siku, dan disambung dengan Las Listrik, Top Covernya menggunakan Multiplex dan difinishing dengan Rubber Anti Slip. Fungsi Ramp Way sendiri adalah, untuk memudahkan orang dan Trolley masuk. Ramp Way sendiri bisa dibuat dan dipasang secara Permanent atau Movable, berdasarkan kebutuhan dan berdasarkan luas ruangan yang akan dipasang Raised Floor atau Access Floor. Panjang Ramp Way tergantung dari Drajat Kemiringan konstruksi Ramp Way, akan kami tentukan berdasarkan tinggi Raised Floor yang akan dipasang. Sedangkan untuk Lebarnya, biasanya kami buat mengikuti Lebar Daun Pintu hingga Kusen, atau bisa disesuaikan berdasarkan ergonomis dan estetika.
    Step Tangga Step Tangga atau Anak tangga, teknik pembuatannya sama dengan Ramp Way, yang berbeda hanya dari sisi fungsinya saja, karena Step Tangga biasa digunakan hanya untuk kebutuhan akses keluar masuk orang saja, dan tidak untuk Trolley. Ukuran Tinggi Step Tangga, berkisar antara 15-17.5 centimeter, sedangkan Lebarnya mengikuti Lebar Daun Pintu, atau bisa disesuaikan tergantung desain ruangan.

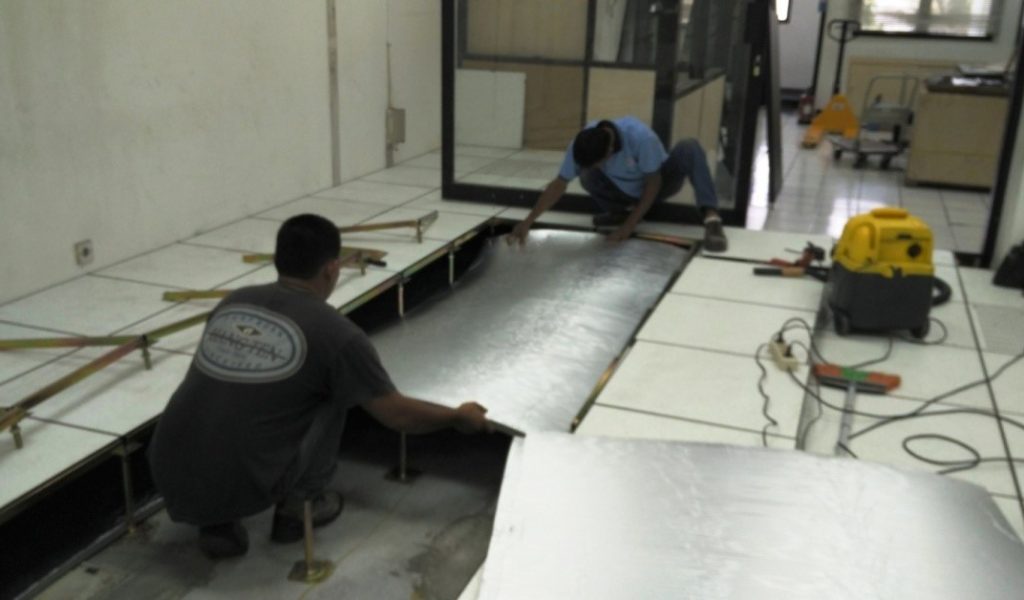

• • Insulasi adalah Lapisan Penahan Panas pencegah kondensasi, dengan komposisi Rubber berbahan khusus, dan difinishing menggunakan Alumunium Sheet diatasnya. Fungsi Insulasi sebagai penahan panas, karena perbedaan suhu pada ruang dibawah Raised Floor dengan ruang diatas Ceiling pada lantai dibawahnya. Material ini diperlukan khusus untuk instalasi Raised Floor diatas lantai dasar atau diatas lantai satu dan seterusnya, dan ruangan tersebut penggunakan biasanya AC Presisi tipe Down Flow. Insulasi sendiri terdiri dari 2 jenis : Insulasi yang dipabrikasi dengan perekat, sehingga proses pemasangnnya lebih mudah. Sedangkan Insulasi tipe lainnya harus menggunakan perekat sejenis lem untuk pemasangnnya.

• • Baut
    Sebagai pengikat yang menghubungkan antara Top Head Pedestal dan Stringer Raised Floor.

• • Lem Perekat (Campuran Lem Epoxy & Resin)
    Lem Epoxy digunakan untuk membuat ikatan yang kuat, antara Bottom Pedestal terhadap lantai tempat berdirinya Understructure Rasied Floor. Untuk diketahui, bahwa pemasangan Raised Floor di High Rise Building / Gedung Bertingkat, khususnya diatas lantai 1 hingga lantai-lantai diatasnya, sebisa mungkin untuk menghindari pemasangan Dynabolt pada ujung kaki-kaki Pedestal Raised Floor, karena akan berakibat pergerakan pada Baut- baut Dynabolt, yang mengakibatkan keretakan yang extreme pada lantai saat terjadi guncangan gempa.

• • Tile Lifter / Double Cup Lifter
    Tile Lifter adalah Tool untuk mengangkat dan memindahkan Panel Raised Floor, yang digunakan untuk kebutuhan Pengontrolan, Troubleshooting atau saat melakukan Instalasi Tambahan Cabling Systems yang ada dibawah Raised Floor, agar Panel Raised Floor mudah biangkat, dibuka dan ditutup kembali. Tile Lifter dapat mengangkat Panel Raised Floor dengan kisaran berat Panel hingga 13 Kg, menggunakan metode Vacum.

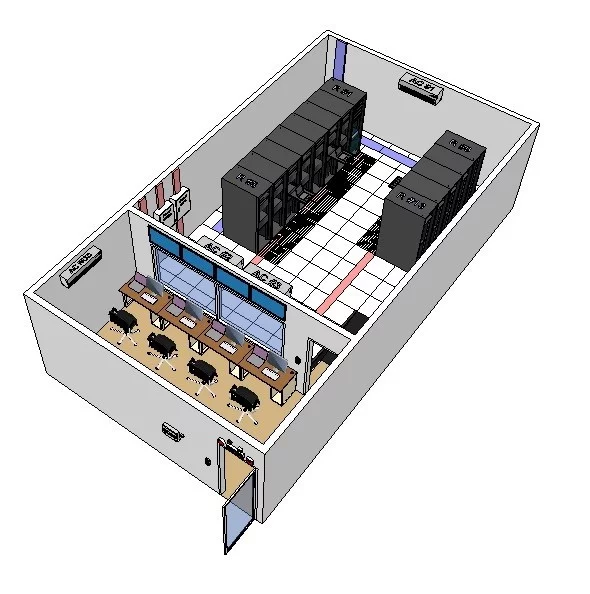

“Desain perencanaan pemetaan Panel Raised Floor untuk suatu ruangan, akan kami desain secara detil menggunakan gambar 3 dimensi multi proyeksi. Sehingga penempatan Panel Utuh dan Panel Potongan Raised Floor, serta penempatan Media Akses seperti Ramp Way dan Step Tangga, akan mempertimbangkan semua obstacle pada suatu ruangan, serta mempertimbangkan penempatan tata letak Cabinet Rack dan Perangkat Penunjang Lainnya, tanpa mengenyampingkan sisi estetika dan rencana pengembangan dikemudian hari”
