Cable Pathway - infraDCX

Cables Pathway adalah Sistem Jalur Perkabelan yang berfungsi sebagai media proteksi terhadap gangguan-ganguan dari luar seperti : Induksi Elektro Magnetic, Gigitan Tikus, Suhu Yang Extreme dan lain-lain. Selain itu Cable Pathway juga berfungsi sebagai Cable Management dari titik awal penarikan hingga titik akhir terminasi, baik itu pada Jalur Cable Vertical ataupun Jalur Cable Horizontal, tanpa menyampingkan faktor estetika.

Cable Pathway tipe dan bentuknya terbagi 3 diantaranya sebagai berikut :

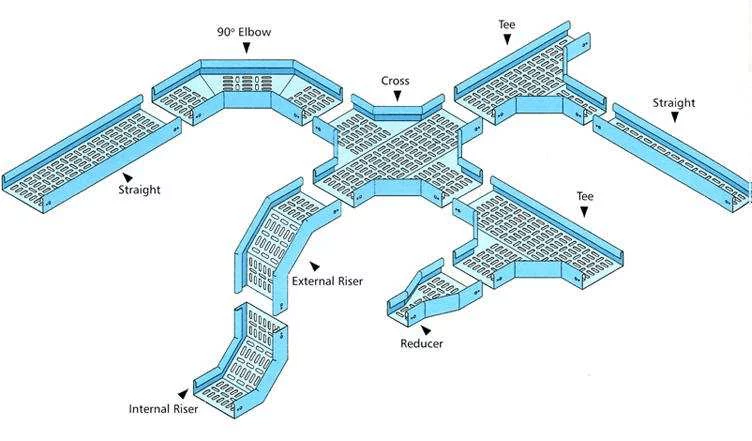

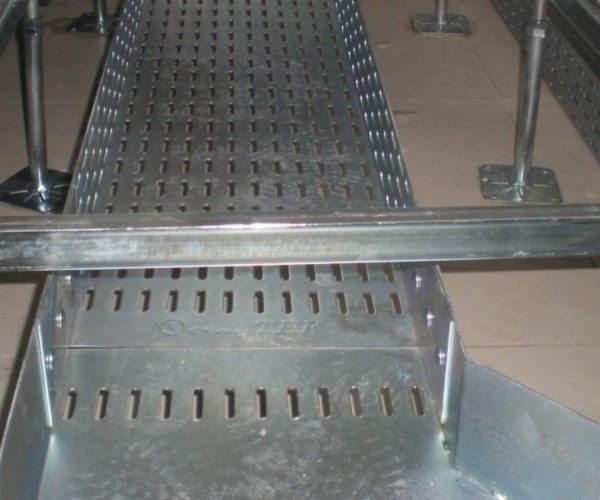

Cable Tray
Cable Tray bisa dipasang secara horizontal dibawah Raised Floor atau dipasang secara vertical pada partisi Data Center yang bagian bawahnya masuk kebawah Raised Floor, dan bagian atasnya masuk ke atas ceiling. Untuk ukuran Cable Tray sangat bervariasi, mulai dari lebar 5cm hingga 50cm, begitupun ketinggiannya ada yang berukuran 5cm dan 10cm. Penggunan Cable Tray ini di Data Center, dipisahkan antara Kabel Data dan Kabel Power.

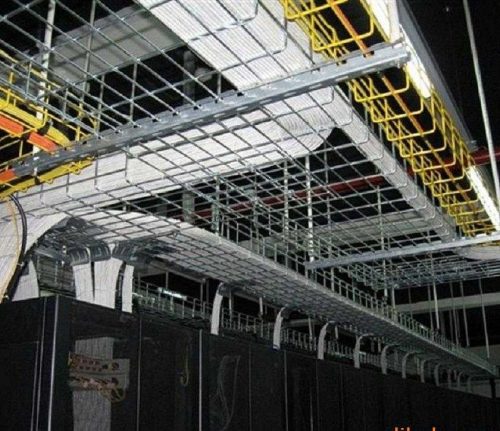

Basket Tray
Basket Tray di Data Center pemasangannya secara horizontal dibawah Raised Floor, atau dipasang secara vertical diatas Rack yang bersusun di Data Center. Bentuknya seperti kawat-kawat yang disusun secara horizontal, dan ukurannya juga sangat bervariasi, mulai dari lebar 5cm hingga 50cm, begitupun ketinggiannya ada yang berukuran 5cm dan 10cm. Penggunan Basket Tray di Data Center, dipisahkan antara Kabel Data dan Kabel Power.

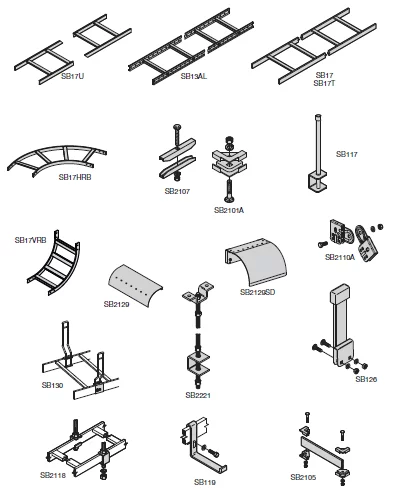

Cable Ladder
Umumnya Cable Ladder dipasang di ceiling dan diluar ruangan seperti di roof untuk kebutuhan instalasi Kabel Power dan Kabel Coaxial berdiameter besar. Dan tidak umum dipasang dibawah Raised Floor walaupun memungkinkan untuk itu. Untuk ukuran sangat bervariasi. Sedangkan bahannya terbuat dari Besi Galvanis.

Dari ketiga jenis Cable Pathway diatas, yang umum digunakan di Data Center adalah jenis Cable Tray tipe Solid ataupun tipe Basket. Sedangkan teknik instalasi Cable Pathway di Data Center terbagi 2 macam :

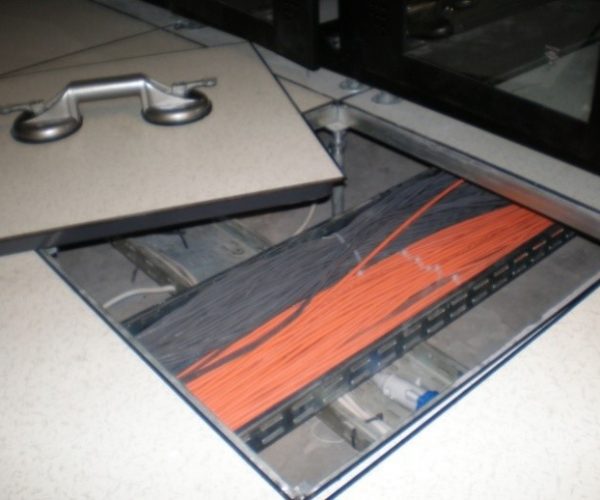

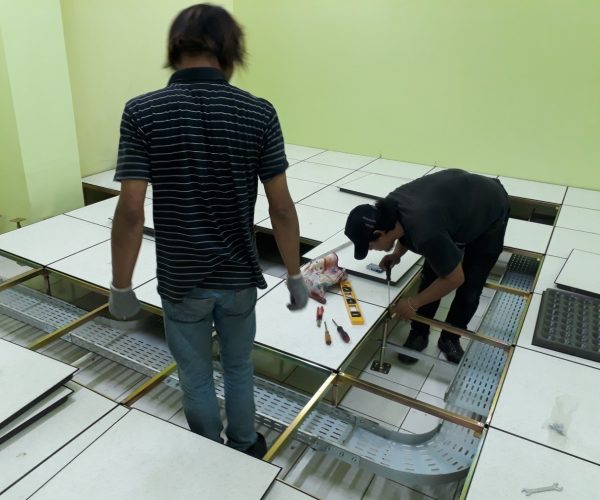

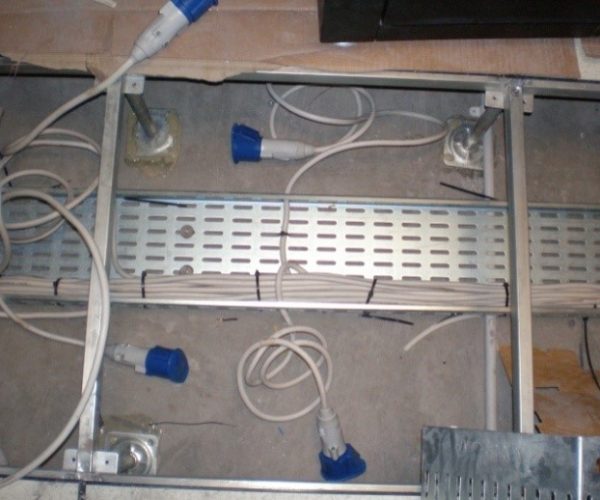

• Instalasi dibawah Raised Floor
  Instalasinya dipasang dibawah Raised Floor, hingga hasil akhirnya Cable Tray (Tray Data dan Tray Power) akan terlihat membentang di depan pintu Rack bagian depan dan pintu Rack bagian belakang.

• Instalasi Overhead
  Instalasinya digantung dibawah Ceiling, hingga hasil akhirnya Cable Tray (Tray Data dan Tray Power) akan terlihat tergantung diatas Rack.

Hal lain yang perlu diperhatikan dalam instalasi Pathway adalah, Cable Pathway untuk Kabel Data dan Kabel Power harus ditempatkan terpisah, agar menghasilkan transmisi yang lebih baik. Contoh untuk Kabel Power ditempatkan di bawah Lorong Dingin atau di area Depan Pintu Rack, dan tidak menghalangi udara yang keluar dari Perforated Panel Raised Floor. Sedangkan Kabel Data ditempatkan di bawah Lorong Panas, atau dibagian belakang Rack. Dan yang perlu diperhatikan juga adalah, ketika ditempatkan dibawah Raised Floor, maka penempatan Rack harus diatur sedemikian rupa, sehingga Panel Raised Floor yang berada di area depan, belakang ataupun samping Rack dapat diangkat dengan mudah menggunakan Tile Lifter, untuk memudahkan dalam penambahan Cabling  Systems, Perawatan dan Troubleshooting jika suatu hari Panel Raised Floor harus dibuka.
